Uso de OpenStreetMaps en Garmin

Uso en Garmin de mapas OpenStreetMap

OpenStreetMap.org ofrece recursos de mapas, enriquecidos por colaboradores, como openmtbmap.org que podemos usar en nuestros dispositivos GPS Garmin (y otros).

Aplicaciones
Para ello, usarmos varias herramientas, de las que indicamos a continuación el uso y dónde conseguirlas:

curl - para recuperar mapas por la api extendida. También se pueden recuperar por herramientas online, bajando recursos ya empaquetados o con la herramienta JOSM.
cURL es freeware y viene ya en Snow Leopard. Para versiones que no lo incluyan, se puede bajar de VersionTracker o similar.

JOSM.jar - herramienta interactiva para bajar recursos, editarlos y subirlos. Para el fin descrito en esta entrada, su funcionalidad se limita a bajar el recurso del mapa de la web de openstreetmap, pero presenta muchas otras funcionalidades no cubiertas por las demás herramientas descritas en ese artículo.
Se puede bajar de http://josm.openstreetmap.de/

mkgmap.jar - herramienta imprescindible, usada tanto para generar los ficheros img a partir de los osm como para generar los tdb para su posterior conversión a gmapi por Gmapi builder.
Se baja de http://wiki.openstreetmap.org/wiki/Mkgmap o de http://www.mkgmap.org.uk/index.html

Gmapi builder - herramienta para generar a partir de los ficheros img y tdb los gmapi para Garmin.
Se puede bajar de http://wiki.openstreetmap.org/wiki/Gmapibuilder

Para instalar los mapas, usarmos Garmin MapManager, los visualizaremos con RoadTrip y los subiremos al dispositivo GPS Garmin con Garmin MapInstall.
Estos productos se pueden obtener en la web de Garmin.

Explicaremos ahora el procedimiento para descargar los recursos y convertirlos en mapas Garmin:

Paso 1. Obtención de los ficheros osm
Hay varias formas de descargarlo. Algunas son:
1A) Bajada por XAPI, usando curl (también se pueden usar wget...)
Acceder a http://www.informationfreeway.org
Hacer zoom y tomar las coordenadas (esquina inferior derecha): longitud oeste, latitud sur, longitud este, latitud norte
Generar el osm de referencia con:
curl -L "http://www.informationfreeway.org/api/0.6/map?bbox=<longitud_este>,<latitud_sur>,<longitud_este>,<latitud_norte>" -o <fichero>.osm

(Abriremos un Terminal, iremos al directorio de trabajo y ejecutaremos el comando)

Otros sites:
http://xapi.openstreetmap.org/api/0.6...
http://osmxapi.hypercube.telascience.org/api/0.6...
http://osm.bearstech.com/osmxapi/api/0.6/...
http://www.informationfreeway.org/api/0.6/...
http://tagwatch.stoecker.eu/osmxapi/... (o http://tagwatch.openstreetmap.de/osmxapi/...)
1B) Descarga con cliente java: JOSM
1C) Descarga online, desde http://www.openstreetmap.org/
Se hace zoom a la zona de mapa que nos interesa, y se pulsa Export
1D) También se pueden descargar img ya preempaquetados, lo que nos ahorra el paso siguiente. Se puede hacer de sitios como:
http://openmtbmap.org/download, o
http://mapas.alternativaslibres.es/descargas.html
pero contaremos aquí una forma cómoda de seleccionar el área que nos interesa:
Accedemos a http://touren.mospace.de/kachel.html , donde podremos marcar la zona que nos interesa, elegir el servidor de datos y, pulsando enviar, nos generará los enlaces que tenemos que pinchar para descargar los img
La opción de generar las curvas de nivel genera los comandos para obtenerlas con una herramienta sólo disponible en Windows. Hay alternativas para Mac, pero no están descritas en este artículo.

Paso 2. Generación de los ficheros img a partir de los osm

Si el fichero es muy grande, lo podemos partir con splitter.jar, especificando, si queremos, un --max-nodes
java -Xmx2000m -jar splitter.jar file.osm
(Abriremos un Terminal, iremos al directorio de trabajo y ejecutaremos el comando)

La generación de los img la haremos con mkgmap, como sigue:
java -ea -jar mkgmap.jar --route <fichero_osm>
(Abriremos un Terminal, iremos al directorio de trabajo y ejecutaremos el comando)
(opcionalmente incluiremos una reserva de memoria con:
-Xmx2000m).
Eso genera un img

Se pueden fusionar este paso y el siguiente especificando el conjunto de parámetros, como en:

java -ea -jar mkgmap.jar --transparent --description="Nombre mapa" --series-name="<Serie_mapas>" --family-name="<Familia_mapas>" --family-id=<id_familia> --product-id=<id_producto> --net --route <fichero_osm>

Paso 3. Generación de ficheros tdb a partir de los img
El comando es:
java -ea -jar mkgmap.jar --transparent --description="Nombre mapa" --series-name="<Serie_mapas>" --family-name="<Familia_mapas>" --family-id=<id_familia> --product-id=<id_producto> <ficheros_img> clas*.TYP
(Abriremos un Terminal, iremos al directorio de trabajo y ejecutaremos el comando)
La idea es dar con Serie_mapas el nombre que aparecerá en RoadTrip y con los id de familia y producto para identificar de forma única el mapa, ya que los que no lo sean no aparecerán en RoadTrip.

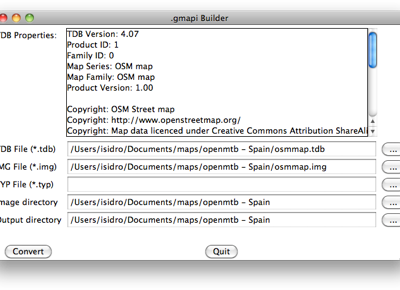

Paso 4. Generación de fichero gmapi a partir de img y tdb
Para ello usaremos la aplicación Gmapi Builder, que nos presenta un formulario, donde pulsaremos en el botón de puntos (...) en la línea del tdb para señalar el fichero creado en el paso anterior, que completará el resto de campos. Este paso lo hemos de hacer con los ficheros img en el mismo directorio que el tdb. Al pulsar en Convertir, se generará el fichero gmapi

Paso 5. Instalación del mapa en Garmin
Usarmos la herramienta Garmin MapManager. Al ejecutarla, no se abrirá ninguna ventana, sino que tendremos que acceder al menú

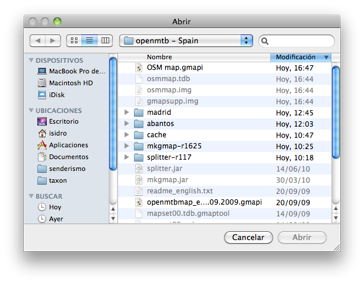

Abriremos el fichero mapi (Archivo > Abrir)

sábado 3 de julio de 2010

y nos dirá el resultado de la instalación.

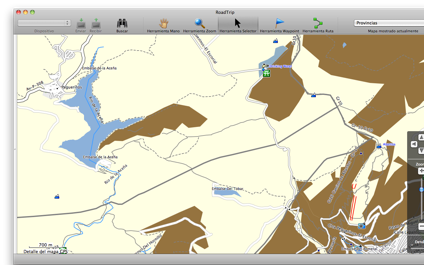

Paso 6. Visualización del mapa en RoadTrip o BaseCamp.

Ejecutaremos RoadTrip y elegiremos nuestro mapa en el combo de la esquina superior derecha.

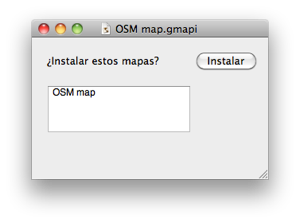

Confirmaremos que queremos instalar el mapa

Paso 7. Carga del mapa en el dispositivo GPS

Ejecutaremos Garmin MapInstall, con el dispositivo GPS conectado por USB. Confirmaremos el dispositivo y luego elegiremos los trozos de mapa de cada serie de mapas y los volcaremos al dispositivo.

En caso de que queramos desinstalar un mapa, accederemos a Librería > Application Support > Garmin > Maps y borraremos el fichero Gmapi (que realmente es un directorio).

Atención: Para ver en Lion la carpeta Library (Biblioteca) hay que pulsar la tecla alt/opción (⌥) en el menú Ir del Finder.

Las rutas pueden ser:

/Library/Application Support/Garmin/Maps/

~/Library/Application Support/Garmin/Maps/

~/Library/Preferences/com.Garmin…plist

Bibliografía:

http://www.cferrero.net/maps/garmin_maps_newbie_guide.html

http://wiki.openstreetmap.org

http://openmtbmap.org

http://www.mkgmap.org.uk

http://www.mkgmap.org.uk/page/tile-splitter
